Quais são os padrões da API para tubos?

No domínio da construção de oleodutos e transporte de fluidos, os padrões da API desempenham um papel fundamental para garantir a segurança, a confiabilidade e a eficiência dos sistemas que transmitem petróleo, gás e outros fluidos. Entre esses padrões, a API 5L se destaca como uma especificação fundamental para a fabricação e suprimento de tubos de aço . Este artigo investiga os meandros da API 5L, seu significado e sua aplicação no setor.

Introdução à API 5L

O American Petroleum Institute (API) é uma autoridade líder na estabelecimento de padrões para a indústria de petróleo e gás natural. A API 5L é uma especificação que descreve os requisitos para a fabricação de tubos de aço adequados para o transporte de petróleo e gás natural. Esses tubos são componentes integrais nos sistemas de pipeline, garantindo o movimento seguro e eficiente dos fluidos a longas distâncias.

Escopo da API 5L

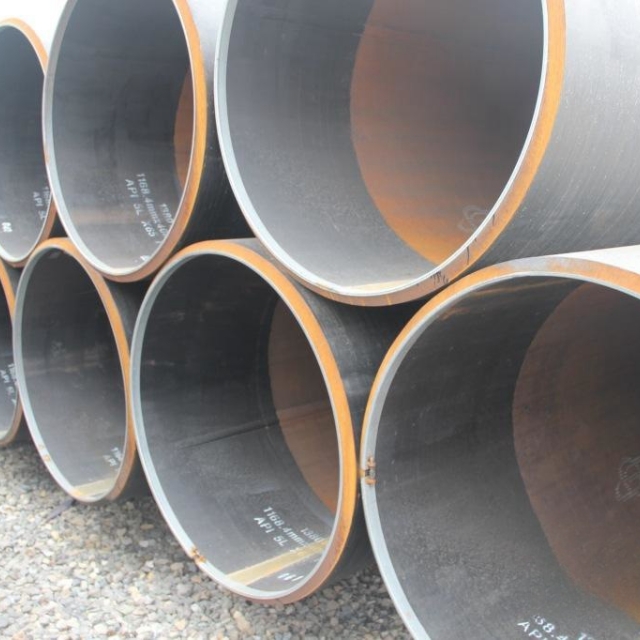

API 5L O tubo de linha cobre tubos de aço sem costura e soldados em vários graus e tamanhos. A especificação foi projetada para acomodar as diversas necessidades da indústria, fornecendo diretrizes que garantem que os tubos atendam às propriedades mecânicas necessárias, composição química e requisitos de teste. O padrão se aplica aos tubos usados ​​no transporte de petróleo e gás natural, garantindo sua integridade e desempenho sob várias condições ambientais.

API 5L Notas

A API 5L categoriza tubos de aço em diferentes graus, cada um indicado por uma designação específica. Os graus mais comuns incluem:

• Grau B : uma nota padrão adequada para aplicações de uso geral.

• X42, x46, x52, x56, x60, x65, x70, x80 : graus com maior resistência de escoamento, adequados para aplicações mais exigentes.

O 'X ' nessas notas indica a força mínima de escoamento em milhares de PSI. Por exemplo, o X52 possui uma força de escoamento mínimo de 52.000 psi.

Níveis de especificação do produto (PSL)

API 5L define dois níveis de especificação do produto:

• PSL1 : Qualidade padrão para tubo de linha.

• PSL2 : qualidade aprimorada com requisitos de teste adicionais.

A escolha entre PSL1 e PSL2 depende dos requisitos específicos do projeto de pipeline, incluindo condições ambientais e padrões regulatórios.

Processos de fabricação

A fabricação de tubos de aço sob API 5L envolve vários processos, incluindo:

• Fabricação sem costura : envolve a formação do tubo a partir de um tarugo sólido sem soldagem.

• Manufatura soldada : envolve a formação do tubo soldando as bordas de uma tira plana.

Cada processo de fabricação tem suas vantagens e é selecionado com base nos requisitos do aplicativo, como classificação de pressão e tamanho do tubo.

Testes e inspeção

Para garantir a qualidade e a integridade dos tubos de aço , a API 5L exige vários testes e inspeções, incluindo:

• Teste hidrostático : verificar a capacidade do tubo de suportar a pressão interna.

• Teste não destrutivo (NDT) : métodos como testes de partículas ultrassônicas e magnéticas para detectar defeitos internos e superficiais.

• Análise química : para verificar a composição química do aço.

• Teste mecânico : incluindo testes de tração para avaliar a força e a ductilidade do tubo.

Esses testes garantem que os tubos atendam aos padrões necessários para as aplicações pretendidas.

Aplicações dos tubos API 5L

Os tubos de aço API 5L são usados ​​em várias aplicações, incluindo:

• Transporte de petróleo e gás : para o transporte de petróleo bruto, gás natural e produtos refinados.

• Sistemas de distribuição de água : nas redes municipais e industriais de abastecimento de água.

• Aplicações estruturais : em projetos de construção e infraestrutura.

A versatilidade dos tubos API 5L os torna adequados para uma ampla gama de indústrias e aplicações.

Conclusão

Os padrões da API 5L são cruciais para garantir a qualidade e a confiabilidade dos tubos de aço usados ​​no transporte de petróleo e gás natural. Ao aderir a esses padrões, fabricantes e operadores podem garantir a segurança e a eficiência de seus sistemas de tubulação. Compreender as especificações, notas e os requisitos da API 5L é essencial para qualquer pessoa envolvida no projeto, fabricação ou operação de sistemas de tubulação.

Perguntas frequentes

Q1: Qual é a diferença entre PSL1 e PSL2 na API 5L?

O PSL1 é a qualidade padrão para o tubo de linha, enquanto o PSL2 oferece qualidade aprimorada com requisitos de teste adicionais. Os tubos PSL2 são normalmente usados ​​em aplicativos mais exigentes.

Q2: Os tubos da API 5L podem ser usados ​​para aplicativos offshore?

Sim, os tubos da API 5L podem ser usados ​​em aplicativos offshore, desde que atendam aos requisitos adicionais especificados no Anexo J do padrão API 5L.

Q3: Qual é o significado dos 'x ' nas notas da API 5L?

O 'X ' indica a força mínima de escoamento em milhares de PSI. Por exemplo, x52 indica uma força de escoamento mínimo de 52.000 psi.

Q4: Existem diferentes espessuras de parede disponíveis para tubos API 5L?

Sim, os tubos da API 5L estão disponíveis em várias espessuras de parede, categorizadas por cronogramas como SCH 10, SCH 40 e SCH 80, para atender aos diferentes requisitos de pressão e força.

Q5: Como posso determinar o grau API 5L apropriado para o meu projeto?

A seleção do grau apropriado depende de fatores como pressão operacional, condições ambientais e requisitos regulatórios. Consultar um engenheiro ou referência às especificações da API 5L pode ajudar a fazer a escolha certa.
